Klapy i drzwiczki rewizyjne EI30, EI60, EI120



Oferta firmy obejmuje drzwiczki rewizyjne i klapy rewizyjne do ścian, sufitów, podłóg oraz szachtów instalacyjnych, w klasach EI30, EI60 i EI120, a także w wariantach EI15, EI90 i bez odporności ogniowej. Taki układ oferty pozwala dobrać rozwiązanie do konkretnej przegrody, czyli ściany, stropu albo zabudowy g-k, oraz do rzeczywistych potrzeb w zakresie dostępu serwisowego.

Podział według miejsca montażu przyspiesza wybór, bo od razu wiadomo, czy potrzebna jest rewizja do ściany murowanej, do sufitu podwieszanego, do podłogi czy do zabudowy kartonowo-gipsowej. Obok klas ogniowych dostępne są informacje o materiale, sposobie otwierania, standardowych wymiarach, zamkach i zakresie dokumentów technicznych. W tej samej strukturze znajdują się także modele lakierowane, kwasoodporne, do płytek, pyłoszczelne i hermetyczne, jeżeli warunki pracy wykraczają poza zwykłą zabudowę sanitarną.

W praktyce oznacza to porównanie rozwiązań według:

• rodzaju przegrody
• miejsca montażu
• klasy odporności ogniowej
• wykończenia frontu i ramy
• wymiaru skrzydła oraz otworu montażowego

Taki porządek ułatwia przejście od projektu do montażu, a później do codziennej obsługi rewizyjnej, bez kucia ściany przy każdym odczycie wodomierza, sprawdzeniu przewodu elektrycznego albo regulacji zaworu.

Drzwiczki rewizyjne porządkują dostęp do instalacji

Drzwiczki rewizyjne tworzą kontrolowany otwór rewizyjny w miejscu, w którym instalacja ma pozostać ukryta, ale dostępna do obsługi. Po zamontowaniu rewizja instalacyjna pozwala bez rozbierania okładziny sprawdzić wodomierz, zawór odcinający, pion wodociągowy, pion kanalizacyjny albo przewód wentylacyjny.

W domu i w obiekcie technicznym cel pozostaje ten sam. Dostęp serwisowy ma być szybki, przewidywalny i estetyczny, a front po zamknięciu powinien możliwie mało odcinać się od ściany, sufitu lub posadzki.

Dobry efekt daje front dobrany do rodzaju wykończenia, bo dostęp serwisowy nie powinien dominować wizualnie nad powierzchnią. Właśnie dlatego obok funkcji technicznej liczy się też sposób zamknięcia i widoczność krawędzi po montażu. Dobrze zaprojektowana rewizja pozostaje łatwa w użyciu, ale po zamknięciu nie rozbija rytmu płytek, farby ani zabudowy.

Różnica między drzwiczkami a klapą wynika z miejsca i sposobu otwierania

Drzwiczki rewizyjne najczęściej otwierają się jak klasyczne skrzydło, dlatego dobrze sprawdzają się w ścianach i pionowych zabudowach instalacyjnych. Klapy rewizyjne częściej są stosowane w suficie podwieszanym, stropie albo w układach z wyjmowanym panelem, choć nazewnictwo zawsze zależy od konkretnego modelu i jego dokumentacji. W ofercie występują warianty otwierane na lewo/prawo, w górę/dół, uchylne oraz całkowicie wyjmowane. Dobór powinien wynikać z tego, czy za rewizją trzeba tylko wykonać odczyt, czy także wyjąć licznik, odkręcić złączkę i wprowadzić narzędzie w głąb zabudowy. Dobrze dobrany kierunek otwierania zapobiega kolizji z rurą, wnęką albo frontem sąsiedniej zabudowy.

Rewizja instalacyjna obejmuje więcej niż sam licznik

Rewizja instalacyjna w domu zwykle ukrywa instalację wodną, kanalizacyjną, wentylacyjną i elektryczną. Za skrzydłem znajdują się wodomierze, ciepłomierze, rozdzielacze, zawory, rury, przewody i elementy sterujące, które muszą pozostać dostępne przez cały okres eksploatacji budynku. Otwór serwisowy nie może ograniczać się do możliwości spojrzenia do środka. Jeżeli za okładziną znajduje się zawór odcinający albo kilka punktów pomiarowych, konserwacja instalacji wymaga miejsca na rękę, klucz i bezpieczne manewrowanie osprzętem bez uszkadzania frontu. Jedna rewizja może zapewniać dostęp do kilku urządzeń tylko wtedy, gdy po otwarciu każde z nich pozostaje rzeczywiście dostępne.

Szacht instalacyjny potrzebuje rewizji odpornej na intensywną eksploatację

Szacht instalacyjny mieści piony i przewody wspólne dla wielu pomieszczeń, dlatego rewizja w takim miejscu jest otwierana częściej niż w pojedynczej łazience. Z tego powodu stosuje się także modele do obłożenia płytkami ceramicznymi oraz wersje przeciwpożarowe EI30, EI60, EI90 i EI120, przeznaczone do stałej obsługi i ochrony przegrody. Wersje stalowe lepiej znoszą częste otwieranie przez służby techniczne, a wersje pod płytki porządkują wygląd zabudowy w części mieszkalnej. W szachtach liczy się odporność na zabrudzenia, pewne domknięcie i stabilna rama. Część rozwiązań do nienośnych ścian g-k nie jest przeznaczona do szachtów i pionów instalacyjnych, więc sam wygląd klapy nie przesądza o jej zastosowaniu.





 Drzwiczki bez odporności ogniowej:



Miejsce montażu decyduje o konstrukcji

Klapa przeciwpożarowa do ściany murowanej nie zastąpi modelu do sufitu, a rewizja do ściany g-k nie zawsze nadaje się do szachtu. Dobór zaczyna się od ustalenia, w jakiej przegrodzie produkt ma pracować i czy jest to ściana masywna, lekka zabudowa czy posadzka.

Dokumentacja techniczna zawsze wiąże produkt z konkretnym zakresem montażu. Tylko wtedy zachowane są parametry użytkowe, w tym odporność ogniowa, sztywność skrzydła i poprawny wymiar otworu montażowego.

Różnica między ścianą, sufitem i podłogą przekłada się na sposób kotwienia, dopuszczalny ciężar skrzydła i kierunek otwierania. Te parametry trzeba sprawdzić przed wykonaniem otworu, a nie po obłożeniu ściany płytkami. Taki porządek ułatwia także późniejszą wymianę modelu na identyczny typ bez przebudowy całej zabudowy.



Nowości w ofercie.

Bardzo mało widoczne po montażu ognioodporne drzwiczki EI 60 do ścian murowanych, żelbetowych, betonowych, z bloczków z betonu komórkowego, z bloczków betonowych Symbol S5M60 HTN  Więcej o produkcie kliknij tutaj...

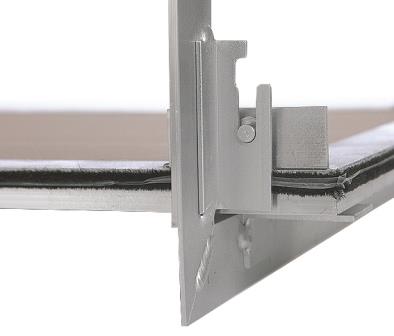

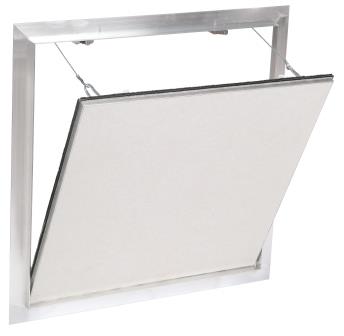

Klapy /drzwiczki hermetyczne i pyłoszczelne do ścian i sufitów.

Produkt bez odporności ogniowej.
Klapa przebadana pod kątem hermetyczności i pyłoszczelności. Klapa posiada Świadectwo kontroli.
Zastosowanie: w obiektach, w których wymagana jest pyłoszczelność rewizji, najczęściej laboratoriach i szpitalach.

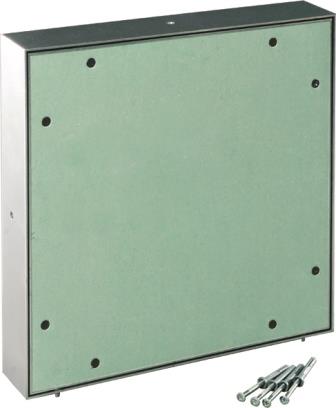

Klapy / drzwiczki do ścian murowanych (masywnych) w wkładem gk do ścian i sufitów.
Symbol SM11 HTN
Bardzo estetyczne rozwiązanie, mało widoczne po montażu, pozwalające na zamontowanie w jednej płaszczyźnie drzwiczek ze ścianą lub sufitem. System opracowany specjalnie dla zastosowania w ścianach i sufitach masywnych. Produkt bez odporności ogniowej.





Przykładowe rewizje przeciwpożarowe do ścian, szachtów gk, murowanych
oraz rewizje do gk oraz ścian murowanych.

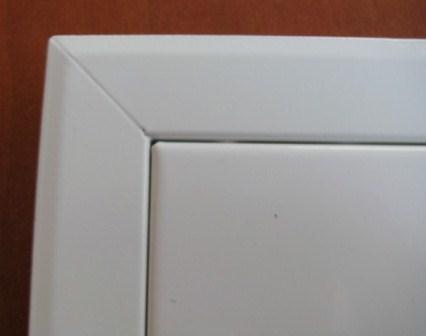

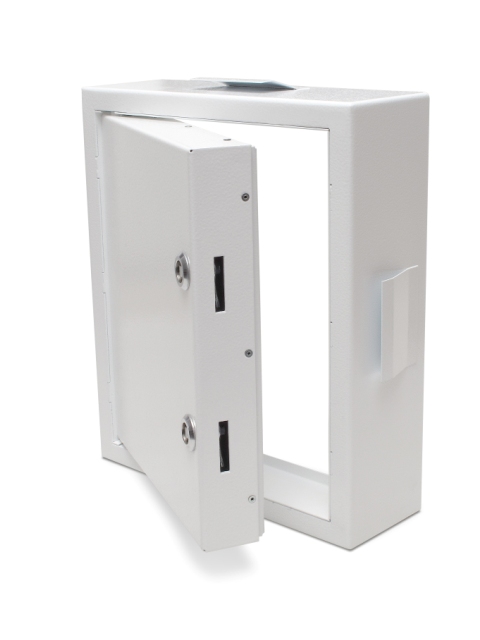

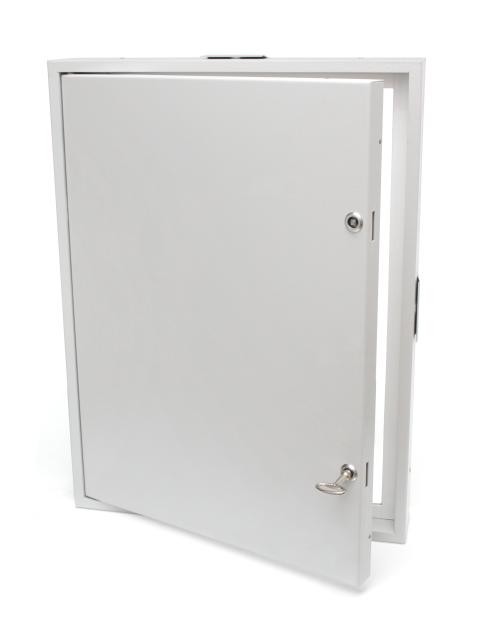

1. Ognioodporne stalowe drzwiczki PPOŻ  EI 60, EI 30  = Stalowe klapy przeciwpożarowe EI 60 do ścian, zamykane na kluczyk, otwierane lewa/prawa jak drzwiczki rewizyjne.
Przeciwpożarowa klapa rewizyjna EI 60 = Przeciwpożarowe drzwiczki rewizyjne EI 60.

Przeznaczone do częstego otwierania, odporne na zniszczenie, proste w montażu stalowe klapy przeciwpożarowe EI 60, EI 30 wykonane jako stalowe drzwiczki przeciwpożarowe EI 60, EI 30 , doskonale spełniają swoją funkcję, jeżeli wymagany jest częsty dostęp do pionów  instalacji np.: wodnokanalizacyjnej, elektrycznej  w szachtach ppoż.

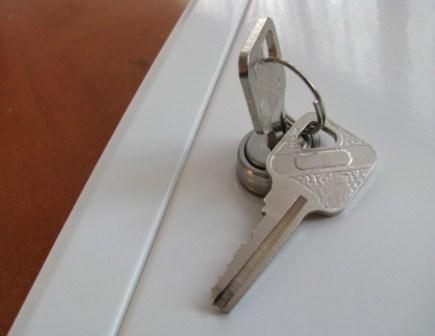

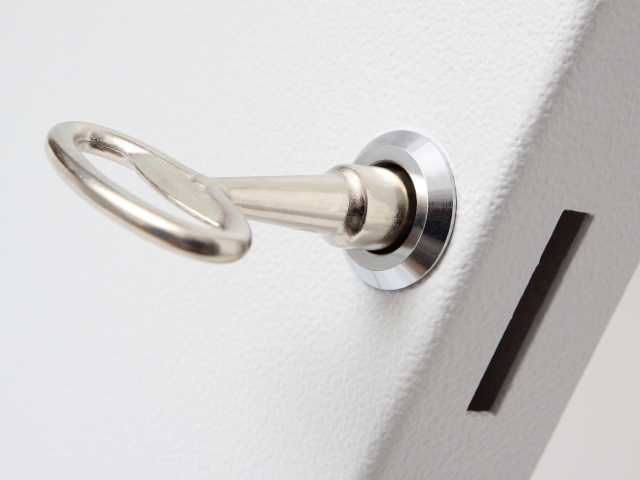

Stalowe drzwiczki ppoż zamykane na kluczyk, posiadają zamki zabezpieczające przez otwarciem dlatego często montowane w inwestycjach w których, szachty ppoż biegną na korytach lub klapy ppoż  narażone są na zniszczenie.

Najczęściej drzwiczki ppoż montowane są w inwestycjach publicznych, budownictwie wielorodzinnym. Zewnętrzna powłoka drzwiczek EI 60, EI 30, klap rewizyjnych  odporna jest na zabrudzenia, uszkodzenia. Stalowe drzwiczki EI 60, EI 30 są klapami i nie posiadają klamki, dzięki temu są mało widoczne po montażu. Klapy ppoz przeznaczone są do zamykania otworów w ścianach betonowych, żelbetowych, murowanych, z cegły lub bloczków z betonu komórkowego, gkf typu f lub df.
Więcej o produkcie, kliknij tutaj

Przykładowe wymiary w mm (szerokość x wysokość) : EI 60 300x200, 300x300, 300x350, 300x400, 400x 400, 400x500, 500x500, 500x600, 600x600, 600x800. Wymiary klap w świetle są odpowiednio mniejsze, o 60 ± 3 mm od wymiarów zewnętrznych.
Możliwy typoszereg zgodny z ITB. Wymiar zewnętrzny. Uwaga: wybrane rozmiary realizacja zamówień od 50 szt.
Szerokość: 300, 350, 400, 450, 500, 550 i 600 mm, wysokość: 200, 250, 300, 350, 400, 450, 500, 550, 600, 650, 700, 750 i 800 mm

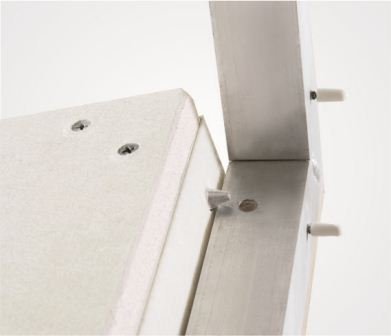

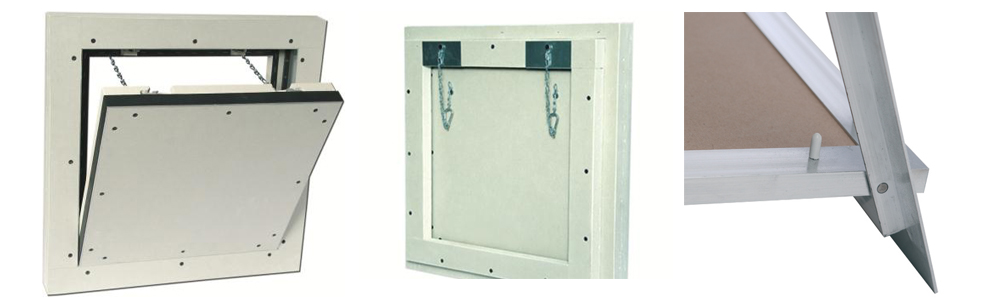

2. Klapy ognioodporne i drzwiczki ognioodporne EI60, EI 30, EI 15, EI 90, EI120 przeznaczone do montażu w ścianach g-k, nienośnych z płyt gipsowo-kartonowych. Nie mają zastosowania w przypadku ścian pionów instalacyjnych (szachtów).

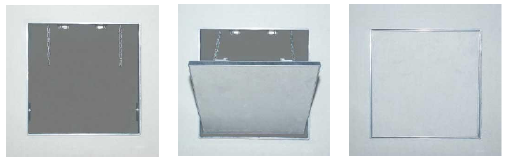

Klapa ppoz do ścian G-K (nienośne). Klapa odpowiednia jest do eksploatacji w ścianach działowych 25 GKF- grubość ściany.



Realizacja zamówień od 1 szt.
Zastosowanie: W szkieletowych ścinkach nienośnych stanowiących zamknięcie pomieszczeń o klasie odporności ogniowej:

Rewizja mało widoczne po montażu. Jednopłaszczyznowy montaż w ścianach gk. Bardzo estetyczne klapy EI 15, EI 30, EI 90, nazywane drzwiczkami ppoż są prawie niewidoczne po montażu. Klapy ogniochronne 15 min, 0,5h, 1 h. można pomalować na dowolny kolor. Drzwiczki EI 120 posiadają dwa niewidoczne po montażu zamki zapadkowe ( tzw: zamki na klik) , które otwierają klapę po jej naciśnięciu. Otwieranie boczne klapy jest niemożliwe, skrzydło drzwiowe jest całkowicie wyjmowane.
Standardowe    rozmiary  w cm : 20 x 20, 30 x 30, 40 x 40, 50 x 50, 60 x 60,  70 x 70, 80 x  80, 90 x 90, 100 x 100. Możliwe jest wykonanie klap o dowolnych rozmiarach od 1 szt. np: 20x25, 25x 25, 20x30, 80x80, 90x100cm i  innych.
Podane wymiary dotyczą wielkości skrzydła drzwiowego; otwór do montażu klapy w ścianie gk musi być większy o ok., 0,5 cm z każdej strony. Więcej o produkcie, kliknij tutaj

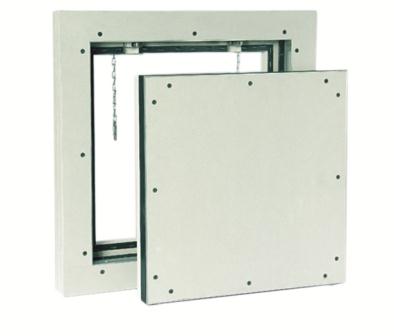

3.  Drzwiczki do szachtów/ szybów instalacyjnych GKF EI 30 ( do obłożenie płytkami ).

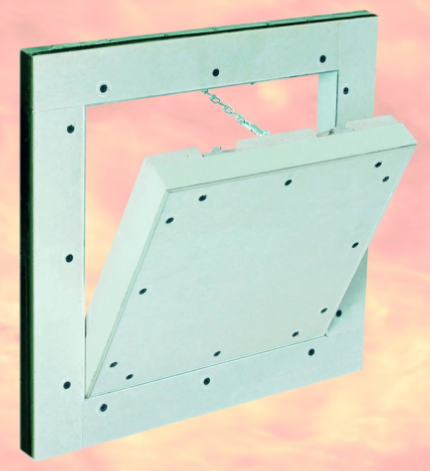

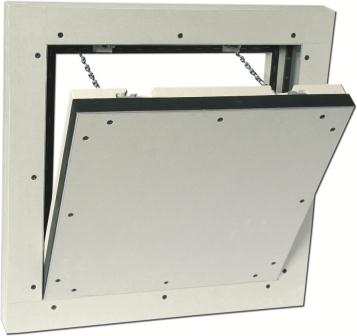

Drzwiczki do szachtów/ szybów instalacyjnych GKF EI 60, EI 90, EI 120 (do obłożenia płytkami)



Klapa do zamykania otworów w  ścianach szybów instalacyjnych  różnych producentów.
Drzwiczki przeznaczone są do obłożenia płytkami ceramicznymi. Klapa do montażu w ścianach szybów instalacyjnych  przedścianek. Klapy EI15, EI30, EI60, EI90, EI120 posiadają zamki zapadkowe tzw: zamki klik.

Klapy, drzwiczki rewizyjne do ścian z zamkami typu klik, po naciśnięciu zamykają lub otwierają klapę. Zamki clik są niewidoczne. Dzięki zastosowaniu zamków zapadkowych klapy do ścian g-k są bardzo estetyczne i mało widoczne po montażu.
Jako dodatkowe zabezpieczenie przed otwarcie, klapa może posiadać dodatkowo zamontowany  zamek czworokątny , okołocylindryczny ,PZ.
Standardowe rozmiary klapy do szachtów GK w mm: 200 x 200, 300 x 300, 400 x 400, 500 x 500, 1000 x 1500, 900 x 900, 600 x 600,  700 x 700, 800 x 800. Możliwe jest wykonanie klap o dowolnych rozmiarach od 1 szt. do 0,6 4m2 EI30 i 1,5 m2 EI60,EI90,EI120 np: 20x25 cm, 25x25 cm, 20x30 cm, 550 x 550, 850 x 950 i innych.
Rewizje EI 30 do szachtów gk Więcej o produkcie, kliknij tutaj
Rewizje EI 120 do szachtów Więcej o produkcie, kliknij tutaj

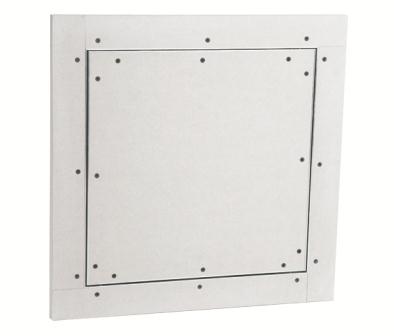

4. Rewizje do sufitu G-K.

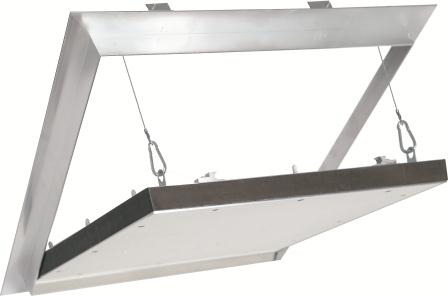

Przeciwpożarowe klapy rewizyjne do sufitów GKF (stropów) EI 30
Standardowe wymiary klapy ppoż do sufitów g-k: 200 X 200mm, 300 x 300 mm, 400 x 400 mm, 500 x 500 mm, 600 x 600 mm. Możliwe jest wykonanie klap o dowolnych rozmiarach od 1 szt.np: 20x25 cm, 25x 25 cm, 20x30 cm i innych.
Więcej o drzwiczakch do sufitu gk, kliknij tutaj

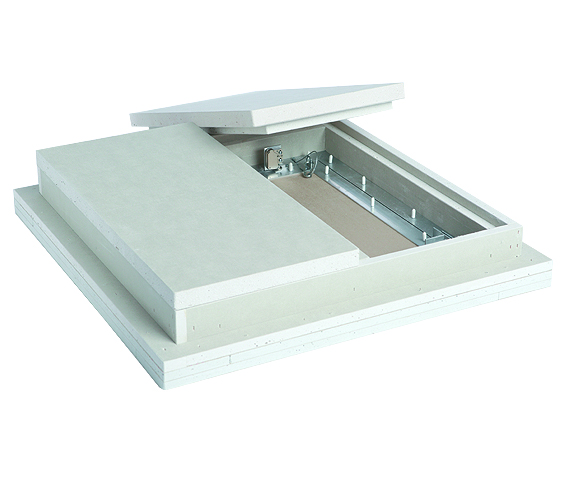

5. Przeciwpożarowe klapy rewizyjne do sufitów GKF ( stropów) EI 60, EI 90 np: 80 x 80 cm
 Standardowe wymiary klapy ppoż do sufitów g-k: 200 X 200mm, 300 x 300 mm, 400 x 400 mm, 500 x 500 mm, 600 x 600 mm.Możliwe jest wykonanie klap o dowolnych rozmiarach od 1 szt.np: 20x25 cm, 25x 25 cm, 20x30 cm i innych.
Więcej o drzwiczkch do sufitu gk, kliknij tutaj


Zapraszamy także do zapoznania się z ofertą produktów bez odporności ogniowej:

Przykładowe rewizje  do ścian gk, szachtów gk, murowanych
Rewizje bez odporności ogniowej.

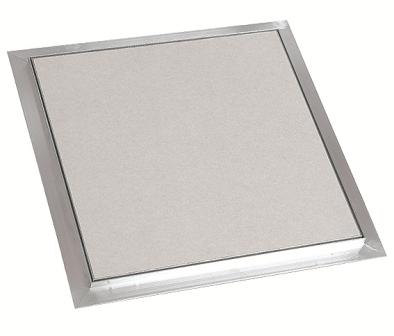

Klap rewizyjnych do ścian i do sufitów, skrzydło nie wymaga szpachlowania !!!
Standardowo klejona, z zieloną wkładką GKBI impregnowaną od wilgoci.
Na zamówienie możliwe jest wykonanie klapy z np. białą wkładką.

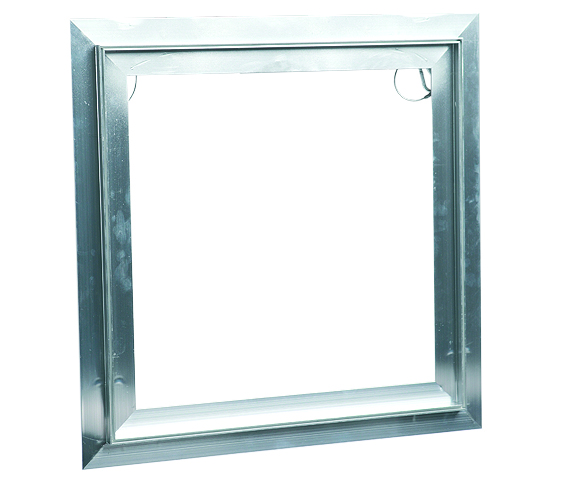

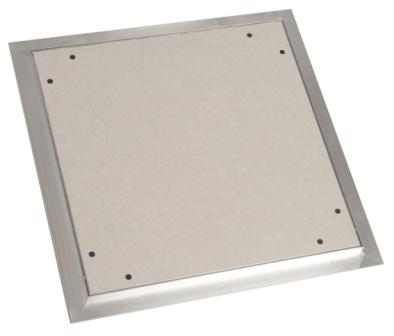

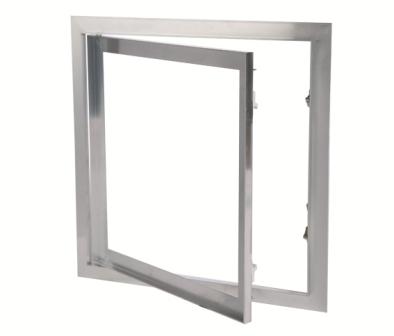

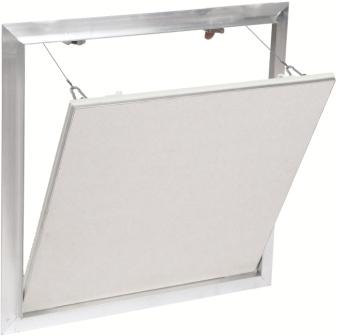

ALUMINIOWE KLAPY REWIZYJNE DO SUFITÓW I ŚCIAN. Drzwiczki do g-k.

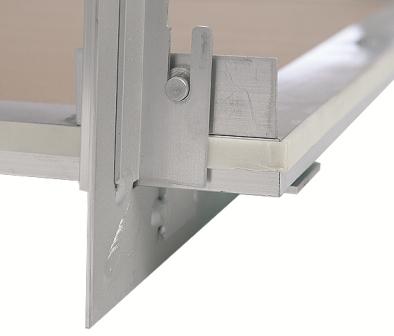

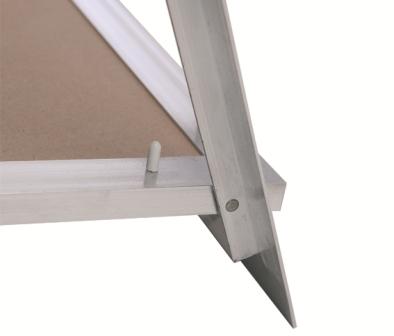

Klapa posiada specjalne zawiasy, skrzydło drzwiowe jest wyjmowane,
Skrzydło drzwiowe w klapie nie wymaga szpachlowania !!! ( do rozmiaru 60x60cm) Więcej o produkcie kliknij tutaj …



 Produkt bez odporności ogniowej. Klapa z wyjmowanym z skrzydłem drzwiowym, standardowo klejona,
z zieloną wkładką GKBI impregnowaną od wilgoci. Na zamówienie możliwe jest wykonanie klapy z np. białą wkładką.
Uwaga: klapy do g-k posiadaja zamek tzw: klik ( zamek  sprężynowo-zatrzaskowy)
Klapy, drzwiczki rewizyjne z zamkami typu klik, po naciśnięciu zamykają lub otwierają klapę. Zamki Click są niewidoczne. Dzięki zastosowaniu zamków zapadkowych klapy do ścian g-k są bardzo estetyczne i mało widoczne po montażu.
Możliwe wymiary w mm: drzwiczki 200x200,300x 300, 400x400, 320x345, 250x250, 800x800, 600x800, 600x600, 1000x1000, 500x500 lub inne.   Więcej o produkcie kliknij tutaj …

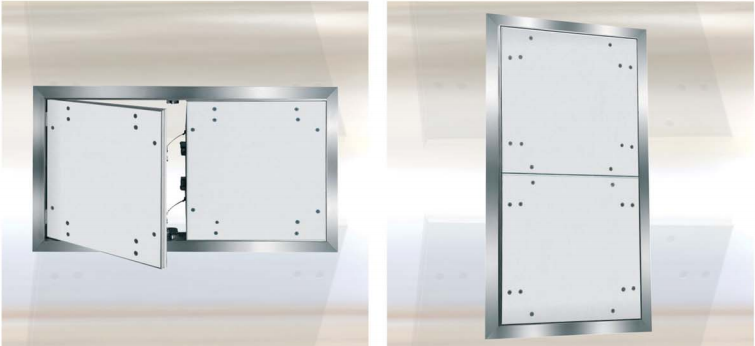

ALUMINIOWE KLAPY REWIZYJNE DO SUFITÓW I ŚCIAN. Drzwiczki do g-k.
Skrzydło drzwiowe jest uchylne. Więcej o produkcie kliknij tutaj …

    Dowolny rozmiar np.: np w cm: 20 x 20, 20 x 30, 20 x 40, 20 x 50, 30 x 20, 30 x 30, 30 x 40, 30 x 50, 30 x 70, 40 x 40, 40 x 50, 40 x 60, 40x 70, 50 x 40, 50 x 50, 50 x 60, 50 x 70, 50 x80, 50 x 90, 60 x 30, 60 x 40, 60 x 60, 60 x 70, 70 x 70, 70 x 80, 80 x 80, 60x 80 80 x 50, 80 x 40, 70 x 70, 100x100, 100x150cm lub inne Więcej o produkcie kliknij tutaj …

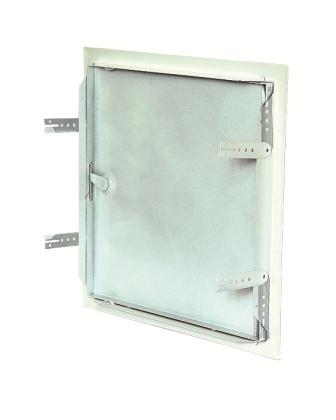

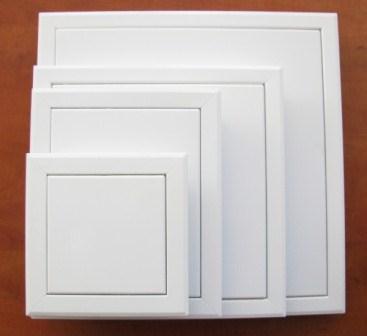

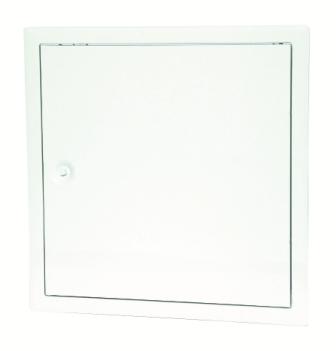

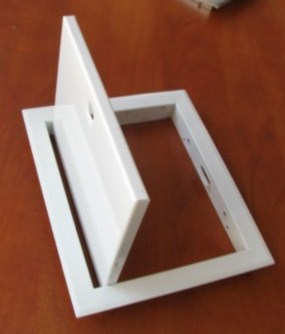

METALOWE DRZWICZKI REWIZYJNE DO ŚCINA LUB SUFITÓW  Więcej o produkcie kliknij tutaj …




Przykładowe wymiary otworu montażowego w mm: 150 x 150 mm, 150 x 200 mm, 200 x 200 mm, 200 x 250 mm,200 x 300 mm, 250 x 250 mm, 300 x 300 mm, 400 x 400 mm, 500 x 500 mm, 600 x 600 mm, 600 x 800 mm, 600 x 1000 mm, 600 x 1200 mm, 800 x 800 mm, 800 x 1000 mm, 800 x 1200 mm, 1000 x 1000 mm, 1000 x 1200 mm, 1200 x 1200 mm
Przykładowe wymiary otworu montażowego w cm:15 x 15, 15 x 20, 15 x 25, 15 x 30, 20 x 25, 20 x 30, 20 x 40, 22 x 27, 25 x 30, 30 x 40, 30 x 50, 40 x 50, 40 x 60, 70 x 70. i większe rozmiary.


Oferta HydroTakt Naj:

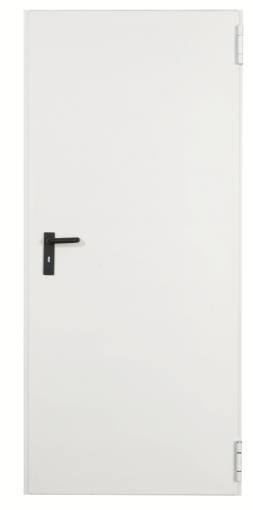

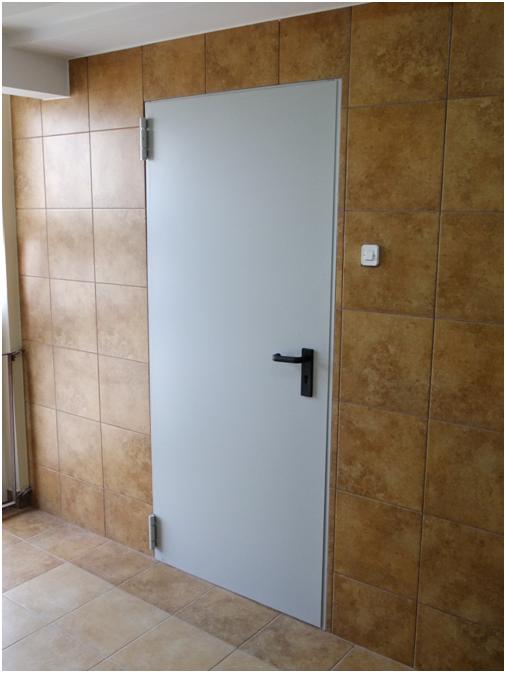

Pełna oferta klap, drzwiczek i drzwi przeciwpożarowych  o różnych odpornościach ogniowych EI 30, EI 60, EI 90, EI 120 z określeniem ścian, w których mogą być montowane oraz wymiarów zgodnych z aprobatami ITB. Kategorie w menu głównym strony www.klapy-rewizyjne.pl  zostały podzielnie wg. ścian do montażu.

Wszystkie produkty przeciwpożarowe muszą posiadać aktualną aprobatę Instytutu Techniki Budowlanej,
w której zawsze ściśle określone zostają min: zakresy odporności ogniowej, ściany w których można montować produkty, wymiary produktów zabezpieczeń przeciwpożarowych jakie może wykonać producent, zgodnie z Aprobatą ITB.

Klapy, drzwiczki i drzwi przeciwpożarowe o różnych odpornościach ogniowych EI 30, EI 60, EI 90, EI 120 z określeniem ścian, w których mogą być montowane oraz wymiarów zgodnych z aprobatami ITB.

 Klapy ścienne, wykonane jako drzwiczki przeciwpożarowe, otwierane lewa/ prawa lub otwierane góra/ dół.
Klapy i drzwiczki nie ognioodporne ( wkład GK lub metalowe).

Klapy i drzwiczki przeciwpożarowe EI60, EI90, EI120, EI30 oraz rewizje bez odporności ogniowej (aluminium, stal, g-k)

Zapraszamy do przesyłania zapytań na adresy mail podane na stronie.









Ściany masywne wymagają modeli przewidzianych do betonu, żelbetu i muru

Ściany betonowe, żelbetowe, murowane, z cegły oraz z bloczków betonu komórkowego wymagają rozwiązań opartych na sztywnej konstrukcji i jasno określonym zakresie montażu. W klasie EI120 stosuje się modele przeznaczone właśnie do takich przegród, o ile sama ściana spełnia wymagania EI120 lub REI120. Parametr klapy nie funkcjonuje w oderwaniu od przegrody. Ściana wykonana z materiału niepalnego ułatwia zachowanie parametrów całego układu, ale nadal trzeba trzymać się dopuszczonych wymiarów. Klapy przewidziane do ścian o sztywnej konstrukcji nie mogą być montowane w sufitach i podłogach, bo dokumentacja dopuszcza dla nich wyłącznie montaż w pionowej ścianie o potwierdzonej nośności i klasie odporności.

Ściana g-k wymaga zgodności z systemem zabudowy

Ściana g-k i zabudowa kartonowo-gipsowa pracują inaczej niż mur, dlatego liczy się nie tylko rozmiar rewizji, ale też układ profili i rodzaj płyty. W rozwiązaniach EI stosuje się płyty typu DF, F lub GKF, a wybrane klapy EI60 mogą być montowane w ścianach szkieletowych na profilach CW i UW z wypełnieniem z wełny mineralnej lub szklanej. W systemach g-k znaczenie ma też zachowanie wymaganej okładziny obustronnej, bo pojedyncza zmiana warstw może wyprowadzić montaż poza zakres badania. W części wersji skrzydło jest całkowicie wyjmowane, co ułatwia dostęp w wąskiej zabudowie. Warianty do ścian nienośnych nie są z definicji rozwiązaniem do każdego szachtu, dlatego oznaczenie g-k trzeba czytać łącznie z miejscem zastosowania.

Sufity, stropy i podłogi potrzebują własnych odmian rewizji

Sufit podwieszany korzysta z klap przeznaczonych do montażu nad głową, w klasach EI30, EI60 i EI90 albo bez odporności ogniowej, zależnie od wymagań obiektu. Podłoga wymaga osobnej grupy produktów, a w ofercie występują także włazy podłogowe EI120 przewidziane do pracy w posadzce. Rozwiązania hermetyczne i pyłoszczelne stosuje się w ścianach i sufitach, ale nie w podłodze. W suficie trzeba też uwzględnić przebieg instalacji nad płytą, a w podłodze przewidywane obciążenie użytkowe. Ten podział eliminuje częsty błąd polegający na próbie zastosowania tego samego frontu jednocześnie jako rewizji ściennej, sufitowej i podłogowej.

Klasa EI musi odpowiadać przegrodzie

Klasa EI określa czas, przez jaki element zachowuje szczelność i izolacyjność ogniową, a zapis 30, 60, 90 lub 120 oznacza liczbę minut. W praktyce klasy EI30 i EI60 są parametrami projektowymi wymaganymi przez konkretną ścianę, strop lub szacht, a nie opisem ogólnej jakości produktu.

Drzwiczki przeciwpożarowe działają poprawnie tylko w układzie przewidzianym przez dokumentację. Znaczenie ma nie sam produkt, lecz produkt zamontowany we właściwej przegrodzie, we właściwym wymiarze i zgodnie z zakresem dopuszczenia.

W przegrodach pożarowych liczy się cały układ budowlany, nie sam front widoczny od strony pomieszczenia. Właśnie dlatego dobór rozpoczyna się od klasy ściany i zakresu dokumentów, a dopiero później od materiału i koloru. Taki tok postępowania ogranicza ryzyko montażu rozwiązania o prawidłowej nazwie, ale niewłaściwej funkcji.

EI30, EI60 i EI120 wyznaczają czas ochrony, a nie dowolność zastosowania

Model EI30 pracuje tam, gdzie projekt wymaga 30 minut odporności, model EI60 w przegrodach z wymaganiem 60 minut, a EI120 w miejscach o najwyższych wymaganiach z tej grupy. Sam fakt wyboru wyższej klasy nie zwalnia z obowiązku zgodności całego układu. Wybrane klapy EI60 wykonane zgodnie z aprobatą i osadzone w odpowiedniej przegrodzie są klasyfikowane według PN-EN 13501-2 w klasie EI2 60 / EI1 20. Inwestor powinien więc patrzeć jednocześnie na minuty, rodzaj ściany i sposób montażu, a nie tylko na oznaczenie umieszczone przy nazwie produktu. Klapa z oznaczeniem EI120 nie jest rozwiązaniem uniwersalnym do każdej ściany i każdego stropu.

Dokument techniczny określa, gdzie produkt wolno zamontować

Klapy i drzwiczki przeciwpożarowe powinny mieć aktualną Krajową Ocenę Techniczną lub Aprobatę ITB, czyli dokument potwierdzający zakres stosowania wyrobu. Taki dokument wskazuje rodzaj ścian i stropów, dopuszczalne wymiary, zakres odporności ogniowej oraz typoszereg wykonania. Ocena techniczna wskazuje również minimalne i maksymalne wymiary, więc nietypowy format trzeba zawsze zestawić z dokumentem. Na jego podstawie można sprawdzić, czy dana rewizja nadaje się do szachtu instalacyjnego, ściany g-k, ściany betonowej albo sufitu. Bez tych danych nawet poprawnie wyglądający produkt może zostać zamontowany poza zakresem przewidzianym przez producenta i badanie ogniowe.

Kiedy zwykłe drzwiczki nie wystarczą?

Drzwiczki bez klasy EI sprawdzają się tam, gdzie przepisy nie wymagają oddzielenia pożarowego, a priorytetem pozostaje wygodny dostęp i estetyczne zamknięcie otworu. Takie rozwiązania trafiają do łazienki, kuchni, lekkiej zabudowy technicznej lub sufitu bez wymagań ogniowych. Wersje bez odporności ogniowej nie wymagają szpachlowania skrzydła drzwiowego, dlatego montaż bywa prostszy przy zwykłej rewizji serwisowej. Tam, gdzie liczy się głównie maskowanie otworu i szybki dostęp do instalacji, zwykłe drzwiczki pozwalają uniknąć nadmiernej rozbudowy zabudowy. W szachtach, pionach i przegrodach pożarowych zwykła rewizja nie zastępuje jednak modelu z udokumentowaną klasą i zakresem dopuszczenia.

Materiał i zamknięcie wpływają na trwałość

Materiał konstrukcyjny decyduje o odporności na zabrudzenia, wilgoć, częste otwieranie i sposób wykończenia powierzchni. W praktyce wybór sprowadza się do stali, aluminium oraz wersji z wkładem g-k lub GKBI, dopasowanych do rodzaju zabudowy i przewidywanej intensywności używania.

Skrzydło i zamek nie są detalem drugoplanowym. To od nich zależy, czy rewizja pozostanie dyskretna po montażu i czy obsługa będzie wygodna po setkach cykli otwierania.

Ten sam wymiar klapy może zachowywać się inaczej w lekkiej ramie aluminiowej i inaczej w stalowej obudowie przeznaczonej do częstego otwierania. Użytkownik odczuwa tę różnicę przy każdym domknięciu, czyszczeniu i serwisie. Właśnie dlatego dobór materiału warto powiązać z częstotliwością używania, a nie wyłącznie z wyglądem frontu.

Stal, aluminium i wkłady płytowe pracują w różnych warunkach

Stalowe drzwiczki EI30 i EI60 są polecane tam, gdzie otwieranie jest częste, a ryzyko uszkodzeń i zabrudzeń wyższe, jak w inwestycjach publicznych czy budownictwie wielorodzinnym. Typowa rama stalowa z blachy ocynkowanej o grubości 0,8 mm występuje standardowo w kolorze RAL 9016, a w ofercie spotykany jest także RAL 7035. Rama aluminiowa z wkładem z płyt DF lub GKF 2 x 12,5 mm pojawia się w rozwiązaniach zlicowanych z powierzchnią. Aluminium ułatwia uzyskanie lekkiego, mało widocznego frontu, a stal lepiej znosi przypadkowe uderzenia i zabrudzenia. W pomieszczeniach wilgotnych przydaje się wkład GKBI impregnowany przeciw wilgoci, który dobrze współpracuje z zabudową przeznaczoną do okresowego kontaktu z parą i skroplinami. Wersje bez EI z wkładem GKBI nie wymagają szpachlowania skrzydła drzwiowego.

Zamek, zatrzask i kierunek otwierania trzeba dobrać do sposobu obsługi

Zamykanie może opierać się na zamku klik, zamku sprężynowo-zatrzaskowym, zamku czworokątnym, okrągłocylindrycznym albo PZ z kluczykami. Zamki typu klik pozostają niewidoczne po montażu, dlatego drzwiczki bez klamki są mniej widoczne w gotowej ścianie i często lepiej wpisują się w jednolitą okładzinę. W obiektach wspólnych większe znaczenie ma jednak kontrola dostępu, dlatego wybierany bywa zamek otwierany kluczykiem lub śrubokrętem. Dobór zamka wpływa też na poziom zabezpieczenia przed nieuprawnionym otwarciem w częściach wspólnych. W części wersji EI120 pracują dwa niewidoczne zamki zapadkowe, a sam kierunek otwierania trzeba skoordynować z położeniem rur, licznika i przestrzeni manewrowej przed rewizją.

Wykończenie powierzchni powinno odpowiadać okładzinie i środowisku pracy

Wersje do obłożenia płytkami ceramicznymi ułatwiają ukrycie rewizji w łazience, kuchni i szachcie instalacyjnym, zwłaszcza gdy fuga ma pokrywać się z krawędzią skrzydła. Warianty lakierowane i kwasoodporne sprawdzają się tam, gdzie podwyższone ryzyko korozji wynika z wilgoci, środków czyszczących albo agresywnego środowiska technicznego. Część produktów można osadzić w jednej płaszczyźnie ze ścianą lub sufitem, co ogranicza widoczność otworu rewizyjnego po wykończeniu. Przy okładzinie ceramicznej znaczenie ma również stabilność skrzydła, aby płytka nie pracowała na narożach podczas otwierania. Taki detal ma znaczenie nie tylko estetyczne, ale i praktyczne, bo front mniej wystaje w ciągach komunikacyjnych i łatwiej utrzymać go w czystości.

Rozmiar otworu rewizyjnego nie może być przypadkowy

Rozmiar rewizji dobiera się do czynności serwisowej, nie do samego wyglądu ściany. Otwór ma umożliwić odczyt, regulację, demontaż i ponowny montaż elementu instalacji, dlatego zbyt małe światło dostępu ujawnia się zwykle przy pierwszej awarii albo okresowym przeglądzie.

Przy doborze liczy się wymiar skrzydła, światło po montażu oraz rzeczywisty otwór montażowy. Te trzy wartości nie są identyczne i właśnie tu najczęściej pojawiają się błędy, które później ograniczają pracę serwisanta.

Błąd kilku milimetrów przy planowaniu bywa nieistotny na rysunku, ale po montażu potrafi zablokować wymianę licznika lub ruch klucza. Z tego powodu wymiary trzeba zawsze czytać łącznie z wymaganym światłem po osadzeniu klapy. Właśnie ten etap odróżnia pozornie poprawny otwór od rewizji, która naprawdę umożliwia obsługę instalacji.

Standardowe wymiary obejmują małe rewizje i duże formaty

Najczęściej wybierane są formaty 20x20 cm, 30x30 cm, 40x40, 50x50, 60x60, 70x70, 80x80, 90x90 i 100x100 cm. W systemach g-k występują również formaty 200x200, 300x300, 400x400, 500x500, 600x600, 600x800, 1000x1000 oraz 1000x1500 mm. Dla części modeli powierzchnia klapy może sięgać 1 m², a w niektórych wersjach EI120 nawet 1,5 m². Duże formaty sprawdzają się tam, gdzie za jedną rewizją przebiega kilka instalacji lub gdy dostęp ma obejmować wyjęcie większego osprzętu. Warto przy tym pamiętać, że wymiar podawany w karcie produktu zwykle odnosi się do skrzydła, a światło wewnętrzne po montażu może być mniejsze od wymiaru zewnętrznego o około 50 do 60 mm.

Jak ocenić minimalne światło dostępu?

W rozwiązaniach EI60 minimalne światło dostępu może wynosić 20x20 cm, a otwór montażowy około 31x31 lub 32x32 cm. W części modeli EI120 światło dostępu zaczyna się od 15x15 cm, przy montażu około 32x32 cm. Taki zapis trzeba czytać z perspektywy serwisanta, a nie samej przegrody. Jeżeli za rewizją znajduje się wodomierz, zawór odcinający albo kilka punktów na jednym pionie, szerokość i wygodny dosięg są ważniejsze niż formalne minimum, bo wymiana urządzenia wymaga ruchu ręki i narzędzia na większym obszarze niż sam odczyt. Jeżeli rewizja ma obsługiwać jednocześnie wodomierz i zawór na głębokim przyłączu, bezpieczniej jest zwiększyć światło dostępu.

Montaż na wymiar porządkuje nietypowe zabudowy

Nietypowy rozstaw rur, niski strop, szeroki szacht albo okładzina z płytek o stałym module często wymagają rozwiązania poza standardem. Dla wybranych modeli dostępne jest wykonanie na wymiar, czyli przygotowanie skrzydła i ramy pod konkretny otwór oraz układ wykończenia. Taka opcja pozwala zgrać rewizję z siatką płytek, osią pionu albo linią sufitu i uniknąć docinania przypadkowych pasów materiału przy krawędzi. Przy płytkach wykonanie na wymiar ogranicza liczbę ciętych elementów, a przy długich szachtach pozwala ustawić front dokładnie na osi pionu. Do sprawnego doboru wystarczy przekazać wymiary światła, rodzaj przegrody, oczekiwaną klasę EI i informację, czy skrzydło ma być wyjmowane lub przygotowane pod płytki.

Prawidłowy montaż eliminuje problemy serwisowe

Prawidłowy montaż zachowuje odporność ogniową, geometrię skrzydła i łatwy dostęp serwisowy. Źle osadzona rama, za mały otwór albo kolizja z profilem ściany powodują później pęknięcia okładziny, trudne otwieranie i nieszczelność.

Dobór modelu warto zawsze połączyć z weryfikacją miejsca montażu. Ten etap przesądza, czy rewizja ma pracować jak lekki panel maskujący, czy jak element przeciwpożarowy o ściśle określonej funkcji.

Najwięcej problemów nie wynika z samego produktu, lecz z kolizji między rewizją, profilem i przebiegiem instalacji. Dobrze zaplanowany montaż eliminuje poprawki w okładzinie i skraca późniejszy serwis. Z technicznego punktu widzenia to właśnie etap przygotowania otworu decyduje o komforcie użytkowania przez kolejne lata.

Montaż w ścianie g-k wymaga kontroli profili i luzu montażowego

Otwór w ścianie g-k powinien być większy od wymiaru skrzydła o około 0,5 cm z każdej strony, o ile tak wskazuje dokumentacja danego modelu. Przed wycięciem zabudowy trzeba sprawdzić:

• przebieg profili CW i UW
• położenie pionu wodociągowego lub pionu kanalizacyjnego
• kierunek otwierania skrzydła
• miejsce pracy dłoni przy zaworze lub liczniku

Ściany nienośne z płyt gipsowo-kartonowych przyjmują inne rozwiązania niż ściany szachtów, dlatego zgodność z systemem zabudowy ma pierwszeństwo przed samym wymiarem. W rewizjach EI trzeba dodatkowo utrzymać wymagany typ płyty i układ warstw, bo od niego zależy skuteczność całego układu, a nie wyłącznie samej klapy. Kwadratowa geometria ramy i zachowanie luzu decydują, czy zamek będzie pracował lekko po wykończeniu i malowaniu.

Montaż w suficie podwieszanym i stropie wymaga innej pracy skrzydła

Klapy do sufitu podwieszanego powinny być dobrane do ciężaru skrzydła, sposobu podwieszenia oraz bezpiecznego otwierania nad głową. W części rozwiązań stosuje się otwieranie w górę/dół albo skrzydło wyjmowane, ponieważ takie prowadzenie ułatwia obsługę w ograniczonej przestrzeni i ogranicza ryzyko kolizji z instalacją poprowadzoną nad sufitem. Nie każdy model dopuszcza otwieranie boczne, dlatego kierunek ruchu trzeba sprawdzić jeszcze przed montażem oświetlenia i kanałów. Wersje sufitowe EI30, EI60 i EI90 są projektowane do pracy w konkretnym układzie stropu lub sufitu i nie powinny być zastępowane modelami ściennymi. Identyczny nominalny wymiar nie oznacza jeszcze takiej samej funkcji, nośności i sposobu kotwienia.

Łazienka, kuchnia i pomieszczenie mokre potrzebują szczelniejszego wykończenia

Pomieszczenie mokre stawia wyższe wymagania niż sucha zabudowa techniczna, bo wilgoć przyspiesza korozję i uwidacznia każdy błąd montażowy. W takich miejscach stosuje się wersje z wkładem GKBI, rozwiązania do płytek, a tam, gdzie potrzebna jest większa szczelność, także klapy pyłoszczelne z czarną uszczelką szczotkową. Warto pamiętać, że rozwiązania hermetyczne i pyłoszczelne nie mają odporności ogniowej i nie są przeznaczone do podłogi. Rewizja w łazience lub kuchni powinna zachować prosty dostęp do instalacji, ale jednocześnie nie wchłaniać wilgoci, nie korodować i nie odspajać okładziny podczas regularnego otwierania. W otoczeniu wilgotnym przydaje się także materiał bardziej odporny na środki czyszczące i częste mycie powierzchni.

Jak rozpoznać rozwiązanie dopasowane do obiektu?

Dopasowana rewizja daje swobodny dostęp do urządzenia, pozostaje stabilna po zamknięciu i ma dokumenty zgodne z wymaganiami przegrody. Jeżeli którykolwiek z tych warunków nie jest spełniony, problem ujawnia się zwykle już przy pierwszej kontroli lub naprawie.

Ocena powinna opierać się na objawach praktycznych, a nie na samej nazwie produktu. Tylko wtedy łatwo odróżnić estetyczny panel maskujący od rozwiązania przeznaczonego do realnej eksploatacji technicznej.

Rozwiązanie dopasowane technicznie pozostaje przewidywalne przez lata, także po wielu cyklach otwierania i zamykania. Właśnie po tej przewidywalności najłatwiej odróżnić produkt dobrany inżyniersko od rozwiązania przypadkowego. To kryterium ma znaczenie zarówno w małej łazience, jak i w dużym obiekcie z rozbudowanym pionem instalacyjnym.

Jakie objawy wskazują zły dobór rewizji?

Objawem zbyt małego dostępu jest brak możliwości wymiany wodomierza, pełnego obrotu zaworu albo sięgnięcia do przewodu podczas awarii. O nieszczelności świadczą przedostawanie się pyłu, widoczne ugięcie skrzydła, tarcie o ramę lub brak stabilnego domknięcia po kilku cyklach otwierania. Brak miejsca na pełne otwarcie albo wyjęcie skrzydła jest tak samo problematyczny jak za mały otwór. W modelach przeciwpożarowych sygnałem ostrzegawczym jest także brak aktualnej oceny technicznej, niejasny zakres stosowania albo dokument bez wskazania dopuszczalnych wymiarów i typów przegród. Jeżeli rewizja ma tylko odsłaniać instalację, a w praktyce blokuje naprawę, rozmiar lub konstrukcja zostały dobrane zbyt optymistycznie.

Obiekty publiczne i techniczne zwykle potrzebują rozwiązań bardziej odpornych

Budynki wielorodzinne, obiekty publiczne i pomieszczenia techniczne częściej wybierają stalowe drzwiczki rewizyjne EI30 albo EI60, ponieważ codzienna eksploatacja szybciej obciąża zawias, zamek i powierzchnię skrzydła. Wspólne szachty instalacyjne oraz strefy serwisowe wymagają też większej odporności na zabrudzenia i przypadkowe uderzenia. Takie miejsca częściej wymagają również zamków z kontrolą dostępu, bo rewizję obsługują służby techniczne, a nie użytkownik lokalu. Laboratoria i szpitale korzystają z rewizji hermetycznych lub pyłoszczelnych do ścian i sufitów, gdy liczy się ograniczenie migracji pyłu i łatwiejsze utrzymanie czystości. W strefach posadzkowych zastosowanie znajdują włazy podłogowe EI120, projektowane do innej pracy niż lekkie rewizje ścienne.

Dane techniczne przyspieszają dobór właściwego modelu

Dobór przebiega sprawnie, gdy od razu znany jest rodzaj przegrody, klasa ogniowa, wymiar skrzydła i planowane wykończenie. Najczęściej potrzebne są:

• miejsce montażu w ścianie, suficie lub podłodze
• rodzaj przegrody z oznaczeniem g-k, muru, betonu lub żelbetu
• wymagana klasa EI albo informacja o braku wymagań ogniowych
• wymiar światła dostępu oraz wymiar otworu montażowego
• sposób wykończenia z płytką, lakierem lub frontem zlicowanym
• typ zamka, kierunek otwierania i częstotliwość obsługi
• urządzenie ukryte za rewizją i sposób jego obsługi

Na podstawie tych danych można szybko przejść do właściwej grupy produktów i sprawdzić, która klapa rewizyjna lub które drzwiczki rewizyjne spełnią wymagania obiektu bez poprawek na etapie montażu. Oferta została uporządkowana według ścian, sufitów, podłóg i szachtów, dlatego porównanie klas EI, materiałów i standardowych wymiarów można zacząć od rzeczywistego miejsca pracy rewizji, a nie od przypadkowej nazwy. Przy projekcie nietypowym warto zestawić rysunek z zakresem Krajowej Oceny Technicznej lub Aprobaty ITB przed wyborem modelu.
