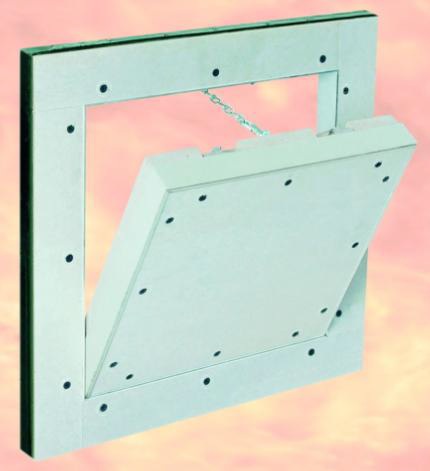

Drzwiczki i klapy EI 60. Ściany do montażu. Zastosowanie.

Obsługujemy inwestorów, wykonawców i administratorów obiektów, dobierając drzwiczki EI 60 do ścian murowanych, betonowych i żelbetowych zgodnie z wymaganiami przeciwpożarowymi. Ten wariant służy do zamykania otworów rewizyjnych w przegrodach, które muszą zachować klasę odporności ogniowej, a jednocześnie zapewniać dostęp do instalacji.

Przy takich inwestycjach ważne są zlicowanie klapy ze ścianą, brak wystających okuć i jednoznaczna identyfikacja wyrobu podczas odbioru. Dlatego znaczenie mają nie tylko wymiary, lecz także kierunek otwierania, typ ściany, dokumentacja i sposób montażu.

Co oznacza klasa EI 60 w praktyce?

Klasa EI 60 oznacza, że zamknięcie otworu rewizyjnego powinno przez 60 minut zachować szczelność ogniową E i izolacyjność ogniową I w układzie określonym w klasyfikacji. W budynku, w którym ściana wydziela strefę pożarową albo pełni funkcję ściany oddzielenia przeciwpożarowego, sam dostęp serwisowy nie może osłabić przegrody. Taki dobór wynika z projektu oraz z wymagań Warunków Technicznych odnoszących się do oddzieleń przeciwpożarowych, w tym z § 232.

Uwaga: Klapa nie może być montowana w suficie

Oznaczenia E i I a odporność przegrody

Skrót E odnosi się do szczelności ogniowej, czyli zdolności do powstrzymywania płomieni i gorących gazów. Skrót I oznacza izolacyjność ogniową, a więc ograniczenie wzrostu temperatury po stronie nienagrzewanej. Samo E 60 nie jest równoważne z EI 60, dlatego przy doborze do szachtu instalacyjnego lub pomieszczenia technicznego trzeba czytać pełną klasyfikację wyrobu i sprawdzać, dla jakiej przegrody została wydana.

Zwykłe drzwiczki rewizyjne a wyrób przeciwpożarowy

Zwykłe drzwiczki rewizyjne zapewniają jedynie dostęp do instalacji. W przegrodzie o wymaganej klasie EI 60 lub w ścianie o klasie REI 60 potrzebna jest klapa rewizyjna z przebadanym układem, trwałym oznakowaniem i montażem zgodnym z instrukcją producenta. Różnica nie sprowadza się do materiału, lecz do potwierdzonego zachowania wyrobu podczas pożaru.

W praktyce różnice wyglądają tak:

Gdzie drzwiczki EI 60 mają uzasadnione zastosowanie?

Ten typ zamknięcia stosuje się przede wszystkim w ścianach, a nie w sufitach. Wyrób jest przeznaczony do zamykania otworów rewizyjnych w przegrodach masywnych, w których zachowanie klasy odporności ogniowej ma znaczenie dla bezpieczeństwa strefy pożarowej i odbioru obiektu. Projekt powinien wskazywać, czy dostęp serwisowy znajduje się w ścianie wydzielającej, przy pionach instalacyjnych czy w innej przestrzeni technicznej.

Ściany murowane, betonowe i żelbetowe

Dobór zaczyna się od sprawdzenia podłoża. W tym rozwiązaniu wymagana jest ściana o gęstości co najmniej 690 kg/m³ i grubości minimum 115 mm, wykonana jako ściana murowana, betonowa, żelbetowa lub z bloczków betonu komórkowego o odpowiednich parametrach. Przegroda inna niż wskazana w klasyfikacji wymaga odrębnej weryfikacji, a nie założenia zgodności na podstawie samego oznaczenia EI 60.

Jeżeli projekt przewiduje ścianę z płyt g-k, czyli gipsowo-kartonowych, typu F lub DF, trzeba osobno potwierdzić, czy dokumentacja dopuszcza taki układ. To istotne, bo klasa odporności ogniowej zawsze dotyczy konkretnego zestawu wyrobu i przegrody.

Szachty instalacyjne, liczniki i pomieszczenia techniczne

Najczęstsze zastosowania obejmują dostęp do zaworów, wodomierzy, ciepłomierzy, liczników oraz do pionów sanitarnych, elektrycznych i teletechnicznych. Klapy EI 60 montuje się także przy szybach windowych oraz tam, gdzie szacht instalacyjny przebiega przez przegrody wymagające zachowania klasy. Sam wyrób nie zastępuje uszczelnienia, gdy w pobliżu występuje przepust instalacyjny; przejścia rur i kabli muszą być rozwiązane zgodnie z odrębnym systemem przeciwpożarowym.

Dobór do przegrody i wymiaru otworu

Właściwy wymiar dobiera się na podstawie oczekiwanego światła dostępu, a nie od przypadkowego otworu wykutego w ścianie. Trzeba równocześnie uwzględnić konstrukcję ramy, sposób osadzenia i klasę przegrody, ponieważ klapa rewizyjna EI 60 działa prawidłowo tylko w zakresie przewidzianym w dokumentacji. Błąd na etapie pomiaru zwykle kończy się przeróbką ściany albo utratą zlicowania z licem ściany.

Standardowe wymiary i granice wykonania

Standardowe wymiary skrzydła obejmują 200 × 200, 300 × 300, 400 × 400, 500 × 500, 600 × 600 oraz 800 × 800 mm. Minimalny standardowy rozmiar skrzydła wynosi 200 × 200 mm, a maksymalna powierzchnia w wykonaniu niestandardowym nie powinna przekraczać 0,64 m².

Przy wyznaczaniu otworu montażowego trzeba doliczyć wymiar ramy. W praktyce dla skrzydła 20 × 20 cm spotyka się otwór 31 × 31 cm w zabudowie g-k i 32 × 32 cm w ścianie murowanej.

Przed zamówieniem warto potwierdzić:

• rodzaj przegrody i wymaganą klasę odporności ogniowej,
• grubość oraz gęstość ściany w miejscu montażu,
• wymiar potrzebnego światła dostępu do instalacji,
• sposób wykończenia lica ściany po montażu,
• wymiar otworu montażowego wynikający z dokumentacji.

Do sprawdzenia doboru wystarczy przekazać rodzaj ściany, jej grubość i oczekiwany wymiar skrzydła. Taka weryfikacja pozwala szybko ocenić, czy drzwiczki EI 60 zachowają klasę w konkretnym miejscu i czy nie zabraknie przestrzeni na prawidłowe osadzenie ramy.

Kierunek otwierania i ograniczenia montażowe

Kierunek otwierania jest z góry określony. Skrzydło pracuje wyłącznie w układzie góra-dół, natomiast otwieranie boczne nie jest w tej konstrukcji możliwe. Warto uwzględnić to już na etapie projektu wnęki, bo w wąskim pionie instalacyjnym albo przy licznikach ustawionych blisko siebie brak miejsca po stronie otwarcia może przekreślić trafny dobór wymiaru.

Znaczenie ma także miejsce zabudowy. Wariant ścienny montuje się jednopłaszczyznowo, czyli w jednej płaszczyźnie ze ścianą, natomiast montaż w suficie jest niedopuszczalny. Przy modernizacjach łazienek i korytarzy technicznych taka forma osadzenia ułatwia wykończenie płytkami ceramicznymi i ogranicza ryzyko uderzania o wystające elementy.

Konstrukcja, która decyduje o bezpieczeństwie użytkowym

Bezpieczne działanie klapy przeciwpożarowej wynika z całego układu, a nie z jednego detalu. Liczą się materiał ramy, wkładka, dokładność połączeń, szczelina robocza i sposób ryglowania, ponieważ każdy z tych elementów wpływa na powtarzalność pracy po montażu. Dla użytkownika oznacza to łatwiejszy przegląd instalacji bez naruszania klasy przegrody.

Rama, wkładka GKF i uszczelnienie obwodowe

W tej konfiguracji zastosowano profile aluminiowe z wkładką z płyty gipsowo-kartonowej typu GKF o grubości 30 mm. Rama składa się z czterech części łączonych specjalną metodą spawania, co ułatwia utrzymanie geometrii, a szczelina między ramą a skrzydłem wynosi 2,5 mm. Taki układ ułatwia montaż zlicowany i pozwala uzyskać równą szczelinę widoczną na licu ściany.

Na całym obwodzie przewidziano piankową uszczelkę ognioodporną. W innych systems spotyka się uszczelkę pęczniejącą, natomiast tutaj należy opierać się na rozwiązaniu wskazanym w dokumentacji wyrobu i jego klasyfikacji. To praktyczne rozwiązanie: uszczelnienie współpracuje z przebadanym układem, zamiast być przypadkowym dodatkiem dobieranym na budowie.

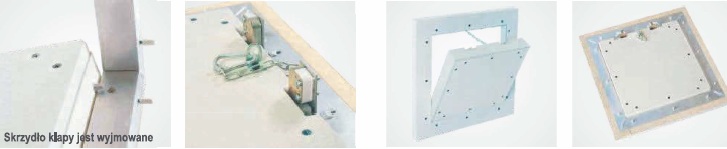

Zamki, łańcuszki i wyjmowane skrzydło

Otwieranie odbywa się po naciśnięciu skrzydła drzwiowego, bez widocznej klamki. Za ryglowanie odpowiadają dwa ukryte zamki zapadkowe albo dwa sprężynowo-zatrzaskowe zamki typu MINI LATSCH, czyli mechanizmy otwierane przez naciśnięcie. Brak wystających okuć ułatwia obłożenie lica płytkami ceramicznymi i pozwala zachować spokojny wygląd ściany w łazience, pionie serwisowym lub na korytarzu technicznym.

Skrzydło można wyjąć, co ułatwia prace serwisowe przy licznikach i zaworach osadzonych głęboko w szachcie. Zabezpieczenie przed wypadnięciem stanowią dwa łańcuszki, a po ich odpięciu możliwe jest otwarcie do 90°. Po zakończeniu przeglądu łańcuszki trzeba ponownie zapiąć, bo właśnie ten detal decyduje o bezpiecznej obsłudze na co dzień.

Dokumentacja i montaż zgodny z klasyfikacją

Wyrób przeciwpożarowy rozpoznaje się po dokumentach i oznakowaniu, a nie po samym wyglądzie. Jeżeli drzwiczki mają pracować w ścianie wydzielającej strefę pożarową, trzeba sprawdzić zakres klasyfikacji, dopuszczalny typ przegrody i warunki montażu. Dla wykonawcy i inspektora bywa to ważniejsze niż kolor ramy czy sposób wykończenia lica.

Oznakowanie, PN-EN 13501-2 i weryfikacja dokumentów

Na tylnej stronie skrzydła powinno znajdować się trwałe oznaczenie z opisem klapy i numerem aprobaty lub dokumentu odniesienia. W praktyce warto oczekiwać klasyfikacji sporządzonej według PN-EN 13501-2 oraz dokumentów opartych na badaniach jednostki, takiej jak ITB albo równoważnej. W części wyrobów można spotkać bardziej szczegółowe zapisy, na przykład EI2 60 lub EI1 20, dlatego skrót handlowy trzeba zawsze konfrontować z pełnym zakresem zastosowania.

Weryfikacja dokumentów powinna obejmować także przegrodę, a nie tylko samą klapę. Jeżeli ściana ma klasę REI 60, a otwór rewizyjny znajduje się w obszarze oddzielenia przeciwpożarowego, wyrób musi być dopuszczony do takiej konfiguracji. Takie sprawdzenie ogranicza ryzyko sporu przy odbiorze i późniejszych pytań rzeczoznawcy.

Zasady montażu w ścianie i obsługa po przeglądzie

Montaż trzeba prowadzić dokładnie według instrukcji producenta dołączonej do opakowania. Klapa powinna zostać osadzona jednopłaszczyznowo, z zachowaniem właściwego otworu montażowego, bez dowolnych przeróbek skrzydła, zamków albo uszczelnienia. Każda samodzielna modyfikacja może unieważnić zgodność układu z klasyfikacją.

Praktyczny przebieg montażu obejmuje:

1. wytrasowanie otworu zgodnie z wymiarem montażowym,
2. osadzenie ramy w jednej płaszczyźnie z licem ściany,
3. zamocowanie wyrobu zgodnie z instrukcją producenta,
4. sprawdzenie pracy zamków oraz łańcuszków zabezpieczających,
5. ponowne zapięcie zabezpieczenia po zakończonym przeglądzie.

Jeżeli potrzebują Państwo weryfikacji dokumentacji, doboru wymiaru albo potwierdzenia zgodności z typem ściany, prosimy o kontakt przed zamówieniem. Taka konsultacja upraszcza odbiór i pozwala dobrać klapy EI 60 bez ryzyka błędnego montażu.

Najważniejsze informacje o drzwiczkach EI 60

• Dobieraj drzwiczki EI 60 do ścian wydzielających strefy pożarowe, aby zachować 60 minut szczelności i izolacyjności ogniowej.
• Sprawdzaj pełną klasyfikację wyrobu, bo oznaczenie E 60 nie zastępuje wymaganej klasy EI 60.
• Montuj klapę wyłącznie w przegrodach wskazanych w dokumentacji, takich jak ściany murowane, betonowe i żelbetowe, a nie w suficie.
• Ustalaj wymiar na podstawie potrzebnego światła dostępu i parametrów ramy, aby uniknąć przeróbek ściany oraz utraty zlicowania z licem ściany.
• Uwzględniaj otwieranie góra-dół i miejsce na skrzydło, bo boczny kierunek otwierania w tym rozwiązaniu nie występuje.
• Wybieraj przebadany układ z uszczelnieniem, ryglowaniem i trwałym oznakowaniem, aby ułatwić odbiór obiektu i bezpieczną obsługę instalacji.
• Weryfikuj dokumenty zgodne z PN-EN 13501-2 i montuj drzwiczki dokładnie według instrukcji producenta, bo samodzielne modyfikacje mogą unieważnić odporność ogniową.

FAQ

1. Czy mogę montować drzwiczki EI 60 w suficie?

Nie. Drzwiczki EI 60 są przeznaczone do montażu w ścianach masywnych (murowane, betonowe, żelbetowe); montaż w suficie jest niedopuszczalny i wymaga innego rozwiązania zgodnego z dokumentacją.

2. Jak prawidłowo dobrać wymiar otworu montażowego?

Dobieraj otwór według potrzebnego światła dostępu, doliczając szerokość ramy i uwzględniając typ zabudowy (g‑k lub ściana murowana). Błąd wymiaru może spowodować przeróbki i utratę zlicowania.

3. Jak sprawdzić, czy klapa ma właściwą klasę odporności ogniowej?

Sprawdź trwałe oznakowanie na wyrobie i dokumentację (PN‑EN 13501‑2, numer aprobaty, zakres zastosowań) oraz czy klasyfikacja obejmuje dany typ przegrody i warunki montażu.
