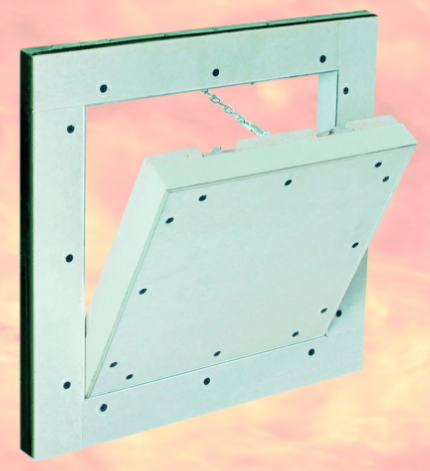

Drzwiczki EI 60 do ścian murowanych, żelbetowych, betonowych

Nowość w ofercie. Zapraszamy do zapoznania się z produktem.

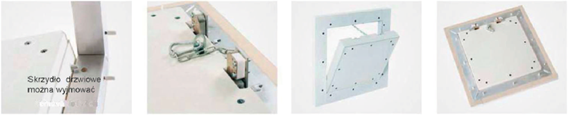

Skrzydło w klapie jest całkowicie wyjmowane.
Klapy otwierają się wyłącznie z góry na dół, otwieranie boczne jest niemożliwe.
Klapa jest bardzo małao widoczna po montażu.

Zamówienia dotyczące klap ściennych: realizujemy zamówienia od 1 szt.
Termin  produkcji: w zależności od wielkości zamówienia od 2 do ok. 20 dni roboczych.
Terminy realizacji zamówień uzależnione są od obłożenia produkcji na dzień przesłania zlecenia i mogą ulec zmianie.
Zalety: szybki, łatwy montaż, jednopłaszczyznowy montaż klap rewizyjnych w ścianach szybów instalacyjnych/ przedścinakach, możliwość montażu w ścianach szybów instalacyjnych różnych producentów, możliwość obłożenia klap rewizyjnych płytkami ceramicznymi.

Symbol produktu S5M60 HTN

1.Klapy rewizyjne EI 60 składają się z dwóch ram (zewnętrznej i wewnętrznej) z kątowników aluminiowych.
2.Klapa rewizyjna otwiera się tylko góra-dół, otwieranie boczne nie jest możliwe.
3.Klapa rewizyjna składa się z profili aluminiowych. z wkładką z płyty gipsowo-kartonowej typu
4.Wypełnienie ramy wewnętrznej (skrzydła) w przypadku klap EI 60 stanowią płyty typu DF lub F według normy PN-EN 520+A1:2010, grubości 2 × 15 mm oraz płyta (Fireboard firmy Knauf) grubości 15 mm przykręcona do tylnej strony skrzydła klapy.
5.Obie ramy klapy rewizyjnej składają się z czterech części połączonych specjalną metodą spawania. Klapy posiadają dwa zabezpieczenia przed wypadnięciem w postaci łańcuszków. Aby zapobiec ewentualnym wypadkom, należy zawiesić je po każdorazowym otwarciu skrzydła drzwiowego.
6.Pomiędzy ramą zewnętrzną i wewnętrzną, na obwodzie skrzydła, przyklejona jest pęczniejąca, ogniochronna taśma uszczelniająca
7.Dwa ukryte zamki zapadkowe otwierają klapę po jej naciśnięciu.

Zastosowanie: do montażu w ścianach o sztywnej konstrukcji.

Klapy rewizyjne EI 60, zamontowane w ścianie z bloczków z betonu komórkowego, z bloczków betonowych, ścianach murowanych, betonowych lub żelbetowych o gęstości nie mniejszej niż 690 kg/m3 i grubości nie mniejszej niż 115 mm (o klasie odporności ogniowej nie niższej niż EI 60), spełniającej kryteria klasy EI 120 odporności ogniowej, zostały sklasyfikowane w klasie EI2 60 odporności ogniowej według kryteriów normy PN-EN 13501-2+A1:2010.

 Wbudowanie klap, ich montaż i konserwacja powinny być zgodne z instrukcją firmową producenta dostarczoną z w opakowaniu z klapą. Każda z klap z tyłu skrzydła posiada trwałe oznakowanie z opisem klap i nr aprobaty, zgodnie, z którą zostały wykonane.

Wymiary w mm przeciwpożarowe klapy rewizyjnej EI 60:

Standardowe wymiary klap rewizyjny wynoszą (szerokość x wysokość skrzydła klap):
200 × 200, 300 × 300, 400 × 400, 500 × 500, 600 × 600 i 800 × 800 mm.

Podane wymiary dotyczą  wielkości skrzydła drzwiowego, gipsowy wieniec ma 5,5 cm grubości z każdej strony, więc do rozmiaru skrzydła drzwiowego np.:  20x20 doliczamy 11 cm co daje 31x31 cm (wym. zewnętrzny klapy, otwór montażowy)

Mogą być produkowane klapy o innych wymiarach, ale ich powierzchnia nie powinna być większa niż 0,64 m²

Najmniejszy rozmiar skrzydła  wynosi 200 x 200 mm., otwór montażowy 310x310 mm.

Maksymalny rozmiar klap rewizyjnych (światło otworu po montażu) wynosi 800 x 800 mm lub powierzchnia 0,64 m2. W przypadku kiedy klapa wyposażona jest (opcjonalnie) w zamek to obudowany jest on płytą Fireboard o grubości 25 mm.

Klapy posiadają aktualną Aprobatę ITB ITBAT15-7848/2014 ważną do 22 kwietnia 2019 r.

Opcja dodatkowa zabezpieczenia przed otwarciem:

Jako wyposażenie dodatkowe można zamontować różne rodzaje zamków:

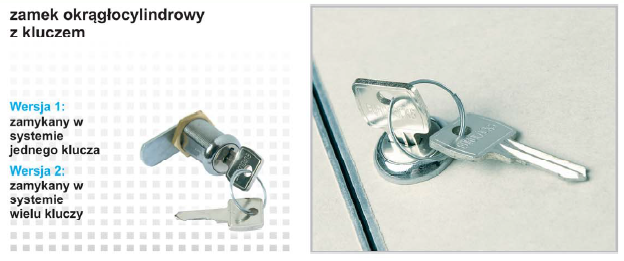

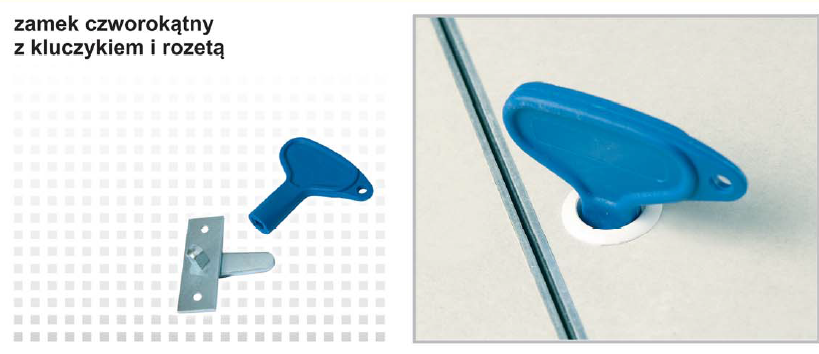

zamek czworokątny, okrągły cylindryczny lub PZ.

W przypadku gdy klapa wyposażona jest (opcjonalnie) w zamek to powinien on być obudowany płytą Fireboard o grubości 25 mm.
