do ścian szybów instalacyjnych z płyt gipsowo-kartonowych / przedścianek

Zamówienia dotyczące klap ściennych: realizujemy zamówienia od 1 szt, możliwe stany magazynowe.
Czas produkcji:w zależności od wielkości zamówienia od 3 do ok. 20 dni roboczych.
Terminy realizacji zamówień uzależnione są od obłożenia produkcji na dzień przesłania zlecenia i mogą ulec zmianie.
Zalety: szybki, łatwy montaż, jednopłaszczyznowy montaż klap rewizyjnych w ścianach szybów instalacyjnych/ przedścinakach, możliwość montażu w ścianach szybów instalacyjnych różnych producentów, możliwość obłożenia klap rewizyjnych płytkami ceramicznymi.

Uwaga: klap nie można monotwać w sufitach i podłogach
Klapy otwierają się wyłącznie z góry na dół, otwieranie boczne jest niemożliwe.Skrzydło drzwiowe jest wyjmowane.

Zastosowanie:

Opisane klapy rewizyjne EI 120 przeznaczone są do montażu w nienośnych ścianach pionów instalacyjnych spełniających kryteria klasy odporności ogniowej EI 120.

• z jednostronnymi obłożeniem 40 mm
• z jednostronnym obłożeniem 45 mm
• z jednostronnym obłożeniem 50 mm

Przedstawione klapy rewizyjne  montowane w przegrodach budowlanych o klasie odporności ogniowej nie większej niż odporność ogniowa klap, zachowują odporność ogniową równą odporności ogniowej przegrody ( nie większą niż EI 120).

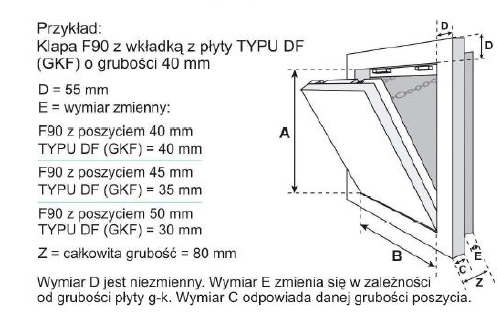

Wymiary w mm przeciwpożarowe klapy rewizyjnej EI 120 :
Uwaga:  Na zamówienie możliwe jest wykonanie klap o dowolnych rozmiarach do 1,5 m2.

Standardowe rozmiaryw mm: 200 x 200, 300 x 300, 400 x 400, 500 x 500, 600 x 600
Światło dostępu jest mniejsze o 50 mm
W przypadku klapy o skrzydle 20x20cm, otrzymujemy klape EI 120 o świetle 15x15 cm,

Podane wymiary dotyczą  wielkości skrzydła drzwiowego, gipsowy wieniec ma 5,5 cm grubości z każdej strony, więc do rozmiaru skrzydła drzwiowego np.:  20x20 doliczamy 11 cm co daje 31x31 cm (wym. zewnętrzny klapy, otwór montażowy).

Mogą być produkowane klapy o innych wymiarach ale ich powierzchnia nie może być większa niż 1,5 m2.

Maksymalny rozmiar klap rewizyjnych ( światło otworu po montażu ) wynosi 1500 x 1000 mm lub powierzchnia klapy nie jest większa niż 1,5 m2.
Przykładowe możliwe wymiary: 20 x 30 cm, 30 x 40 cm, 40 x 50 cm, 60 x 50 cm, 60 x 70 cm, 80 x 80 cm, 80 x 90 cm, 90 x 90 cm, 300X800 mm, 600X900 mm, 900X 900mm, 290X800 mm, 400X800 mm.

Opis produktu:

Przedstawione klapy rewizyjne montowane w przegrodach budowlanych o klasie odporności ogniowej nie większej niż odporność ogniowa klap, zachowują odporność ogniową równą odporności ogniowej przegrody
( nie większą niż EI 120) .

1) Przeciwpożarowa klapa rewizyjna o odporności ogniowej EI 120 z wkładką 40 lub 50 mm składa się z dwóch ram: zewnętrznej (obudowanej kołnierzem wykonanym z płyt DF lub F) – ościeżnicowej oraz wewnętrznej stanowiącej ramę konstrukcyjną skrzydła.

2) Obie ramy klapy rewizyjnej wykonano z aluminiowych kątowników. Każda rama składa się z czterech pojedynczych części, trwale połączonych ze sobą specjalną metodą spawania

3) Rama zewnętrzna obudowana jest gipsowym kołnierzem wykonanym z 2x4 płyt gipsowo-kartonowych typu DF lub F o grubości 12,5 mm i szerokości 53 mm. Dodatkowo kołnierz obłożony jest pasami z płyt gipsowo-kartonowych typu DF lub F o grubości 15 mm (lub więcej) zwiększającymi jego grubość z 25 do 40 mm (lub więcej).

4) Rama zewnętrzna posiada na tylnej stronie osłonę wykonaną z płyt Fireboard. Na obwodzie, po wewnętrznej stronie osłony z płyt Fireboard zamocowano za pomocą klamer pęczniejące ogniochronne taśmy uszczelniające.

3) Dodatkowo pomiędzy ramą zewnętrzną klapy a tylną osłoną z płyt Fireboard przyklejono pęczniejącą ogniochronną taśmę uszczelniającą o przekroju 25 x 2 mm.

7) Skrzydło klapy jest wyjmowane, osadzone na aluminiowych trzpieniach, które znajdują się w dolnej wewnętrznej części skrzydła klapy.

8) Wypełnienie klapy stanowią płyty gipsowo-kartonowe typu DF lub F grubości 2 x 12,5 mm oraz płyta Fireboard o grubości 25 mm przykręcona do tylnej strony klapy.

9) Do klapy rewizyjnej zastosowano 2 szt. zamknięć zatrzaskowo sprężynowych typu MINI LATSCH.

10) Pomiędzy ramą zewnętrzną i wewnętrzną, na obwodzie skrzydła klapy, umieszczono pęczniejącą taśmę uszczelniającą o przekroju

11) Przy klapie rewizyjnej dodatkowo zastosowano zabezpieczenie przed wypadaniem skrzydła drzwiowego w postaci łańcuchów z karabińczykami.

Klapy posiadają aktualną Aprobatę ITB ITBAT15-7848/2014 ważną do 22 kwietnia 2019 r.

Opcja dodatkowa zabezpieczenia przed otwarciem:

Jako wyposażenie dodatkowe można zamontować różne rodzaje zamków:
zamek czworokątny, okrągły cylindryczny lub PZ.

W przypadku gdy klapa wyposażona jest (opcjonalnie) w zamek to powinien on być obudowany płytą Fireboard o grubości 25 mm.
